PROSİSTA Asma Tavan Panelleri, alüminyum ya da sıcak  daldırma galvanizli saclardan üretilen,

korozyona dayanıklı, homojen yapılı, A1 yangın sınıfında,  elektrostatik toz boyama ile istenen

RAL rengine boyanabilir panellerdir. İhtiyaca uygun ebat ve sac  kalınlıklarında, perfore ya da

düz yüzeyleri olabilir. Farklı taşıyıcı sistemlere uygun kenar detayı  alternatifleri mevcuttur.

•Perfore panellerin arka tarafında akustik kumaş vardır. Bu  paneller isteğe bağlı olarak kumaş olmadan da kullanılabilir.

Kullanım Alanları;

Havaalanı, hastane, büro, bankalar, otel, benzin istasyonları,  mutfak ve banyolarda, restoranlar, yüzme havuzları, spor  salonları, mağazalar, alışveriş merkezleri ve sanayi yapıları vb. gibi  mekanlar da kullanılır.



Metal Asma Tavan Özellikleri;

•Malzeme yapısından dolayı uzun ömürlüdür,

•Fırın boya özelliği ile uzun süre kalıcı canlı renkler elde edilir.

•Hijyeniktir ve anti bakteriyel boya seçeneği ile bakteri  barındırmayan özellik sağlanabilir,

•Nem dayanımı diğer tavanlara göre çok daha yüksektir,

•Perfore ve şilte ile akustik kalitesi artırılabilir,

•A1 sınıfı yangın dayanımına sahiptir,

•Hafiftir, binalara ekstra yük getirmez,

•Montajı ve Demontajı kolaydır. Tesisata erişimi kolaylaştırır ve  İşçilik ve Zaman tasarrufu sağlar,

•Elektrik mekanik ve havalandırma gibi tesisatın gizlenmesini  sağlar,


PERFORASYON SEÇENEKLERİ


Ø 0,7 mm Ekstra Mikro
Perfore %2,4 boşluklu

Ø 1,5 mm Mikro
Perfore %22 boşluklu

Ø 1,8 mm Mikro
Perfore %21 boşluklu

Ø 2,5 mm Standart
Perfore %16 boşluklu



BORDÜR SEÇENEKLERİ


Metal Asma Tavan Panellerinde kenar bordür seçenekleri full perforeli, 5 cm kenar bordürlü, 10 cm kenar bordürlü ve  perforesiz/deliksiz seçenekleri tercih edilmektedir.


Full Perfore

5 cm Bordürlü

10 cm Bordürlü

Düz Deliksiz

PERFORE METAL PANEL SES EMİLİMİ

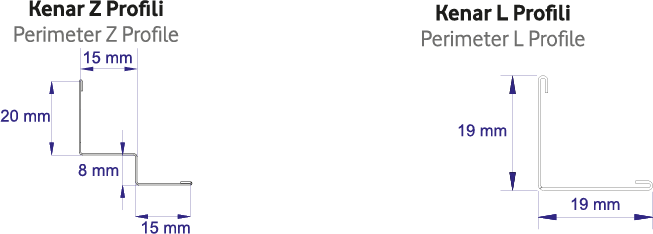

Prosista – Lay-in Metal Asma Tavan Plakaları; 8 ve 12 mm derinliğe  sahiptir. Aynı renk ve tondaki Prosista T24 Taşıyıcı Sistem Profilleri içerisine 8  veya 12 mm aşağı kotta, akslarında zarif bir gölge oluştururken, aynı  zamanda kenarda “Z” profili kullanılarak kesik plakalar da gizlendiğinden  fugalı modüler, modernve mükemmelbir tavan görünümüoluşturur.

Prosista – Lay-in Metal Asma Tavan Plakaları; İstek üzerine farklı  derinlikler, ebatlar perforasyonlar  ve farklı renklerde de üretilebilmektedir.

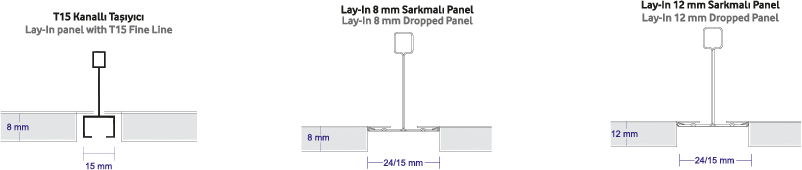

Lay-in 8mm Sarkmalı Panel
Lay-in 12mm Sarkmalı Panel

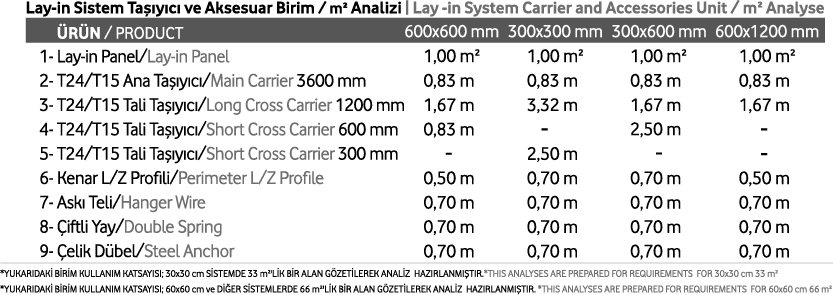

LAY-IN ASMA TAVAN TAŞIYICI VE AKSESUAR BİRİM M2 ANALİZİ



ÜRÜN600x600 mm300x300 mm300x600 mm600x1200 mm

1- Lay - in Panel

1,00 m²

1,00 m²

1,00 m²

1,00 m²

2- T24 Ana Taşıyıcı

0,83 m

0,83 m

0,83 m

0,83 m

3- T24 Tali Taşıyıcı

1,67 m

3,32 m

3,32 m

1,67 m

4- T24 Tali Taşıyıcı

0,83 m

0 m

0 m

0 m

5- T24 Tali Taşıyıcı

0 m

2,50 m

0,83 m

0 m

6- L/Z Profili

0,50 m

0,70 m

0,50 m

0,50 m

7- Askı Teli

0,70 m

0,70 m

0,70 m

0,70 m

8- Çiftli Yay

0,70 m

0,70 m

0,70 m

0,70 m

9- Çelik Dübel

0,70 m

0,70 m

0,70 m

0,70 m




* YUKARIDAKİ BİRİM KULLANIM KATSAYISI; 30x30 CM SİSTEMDE 33 m²'LİK BİR ALAN GÖZETİLEREK ANALİZ   HAZIRLANMIŞTIR.
* YUKARIDAKİ BİRİM KULLANIM KATSAYISI; 60x60 cm VE DİĞER SİSTEMLERDE 66 m²'LİK BİR ALAN GÖZETİLEREK ANALİZ  HAZIRLANMIŞTIR.

TEKNİK ÖZELLİKLER

Standartlar;

  • TS-EN-13964-04 • ISO 9001 • ISO 14001 • CE • ISO 18001

Malzeme Yapısı Korozyona dayanıklı sıcak daldırma galvanizli çelik  saçtan roll-form tekniği ile üretilmiş, Homojen yapılı, A1 Yangın tepkime  sınıfında, herhangi bir alet kullanmadan elle takılıp/sökülebilecek esnek  bir çelik yapısına sahip olmalıdır.

Perforasyon Tipi : Plakaların tüm yüzeyi düz / deliksiz, full perfore ya da  etrafında 5cm veya 10cmbordürlüperfore olacaktır.

Perforasyon çapları Standart 2,5 mm çapında %16 boşluklu  perforasyon yada seçilen herhangi bir perforasyon çapı.

Akustik Performans: Arkasındaki 0,2 mm kalınlığında yanmaz Siyah  Akustik Kumaş ile Alpha-w / NRC 0.70

Plaka Kenar Detayı T Taşıyıcılara oturan sarkmalı kenar dataylı Lay-in  Metal Panel .

Taşıyıcı Sistem Korozyona dayanıklı Sıcak daldırma galvanizli çelik  saçtan roll-form tekniğinde üretilmiş, homojen yapılı, A1 Yangın tepkime  sınıfında,

Plaka Boyutu 600×600, 300×300 mm veya istenilen herhangi bir  ölçüde…

Taşıyıcı Tipi : Lay-in plakalarda T24 veya T15 taşıyıcı kullanılacaktır.

Maksimum Sehim;

Plakalar : TS-EN-13964 Gerekler ve Deney Yöntemleri Standardına göre,  Metal asma tavan plakalarında “eğilmede çekme dayanımı” standardına  göre 28 günlüktestsonucumaksimumsehim 0,05mm olmalıdır.

Taşıyıcı SistemKullanılacak Modüler Asma tavan görünür taşıyıcı  Sisteminin Maksimum Sehimi: TS-EN-13964 Gerekler ve Deney  Yöntemleri Standardına göre, Metal asma tavan taşıyıcı sistem profillerinin  eğilme deneyine tabi tutulmuş ve Yük taşıma performansı maksimum  sehim sınırı olan 0,2mm ‘nin altında olmalıdır.

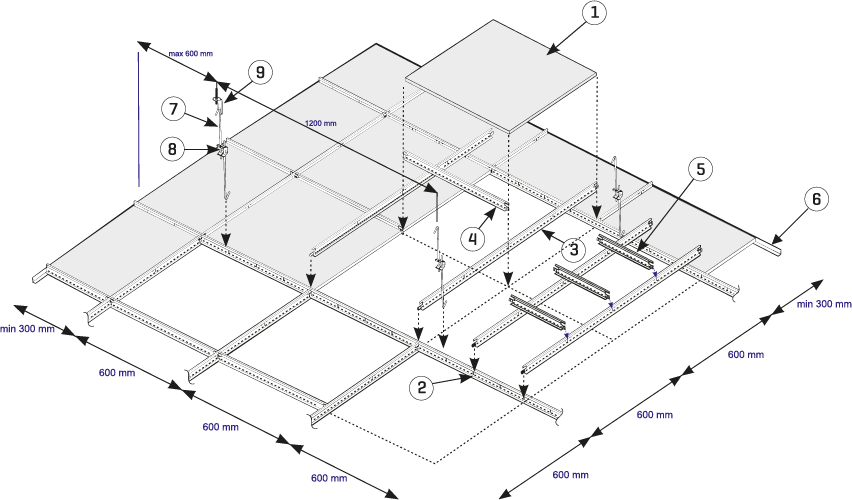

Kullanılacak Profiller ve Aksesuarlar:



1- Ana Taşıyıcı  3600 mm
2- Tali Taşıyıcı   1200 mm
3- Tali Taşıyıcı   600 mm
4- Tali Taşıyıcı   300 mm
5- L /ZProfili     3000 mm
6- Çelik Dübel
7- Çiftli Yay
8- Askı Teli





Malzeme Rengi:



Plaka Rengi:    Standart9016 Beyaz veya istenilen RAL rengi

Taşıyıcı Rengi: Standart9016 Beyaz veya istenilen RAL rengi
