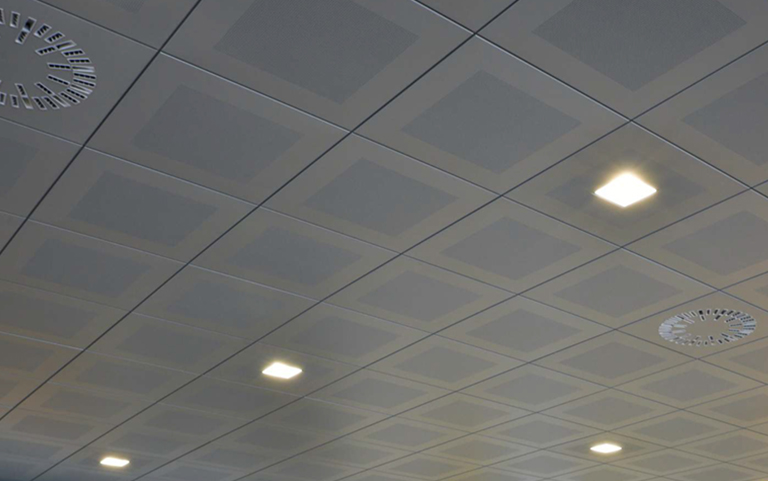

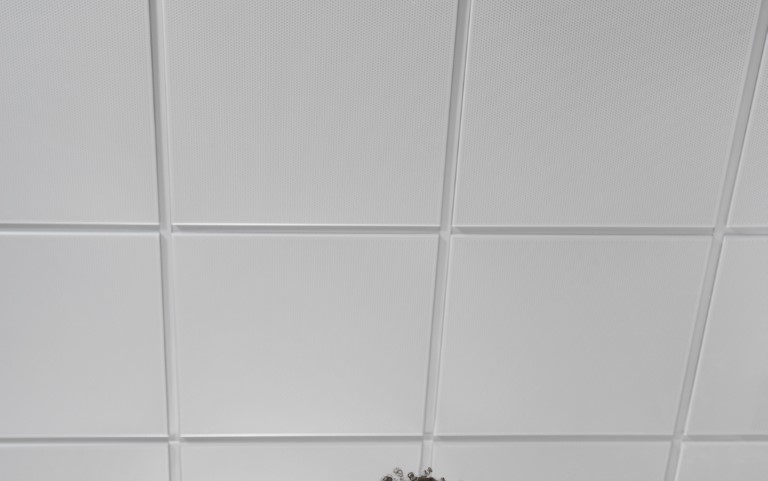

PROSİSTA Asma Tavan Panelleri, alüminyum ya da sıcak  daldırma galvanizli saclardan üretilen, korozyona dayanıklı, homojen yapılı, A1 yangın sınıfında,  elektrostatik toz boyama ile istenen RAL rengine boyanabilir panellerdir. İhtiyaca uygun ebat ve sac  kalınlıklarında, perfore ya da düz yüzeyleri olabilir. Farklı taşıyıcı sistemlere uygun kenar detayı  alternatifleri mevcuttur.

Perfore panellerin arka tarafında akustik kumaş vardır. Bu  paneller isteğe bağlı olarak kumaş olmadan da kullanılabilir.

Kullanım Alanları;

Havaalanı, hastane, büro, bankalar, otel, benzin istasyonları,  mutfak ve banyolarda, restoranlar, yüzme havuzları, spor  salonları, mağazalar, alışveriş merkezleri ve sanayi yapıları vb. gibi  mekanlar da kullanılır.



Metal Asma Tavan Özellikleri;

• Malzeme yapısından dolayı uzun ömürlüdür,

• Fırın boya özelliği ile uzun süre kalıcı canlı renkler elde edilir.

• Hijyeniktir ve anti bakteriyel boya seçeneği ile bakteri  barındırmayan özellik sağlanabilir,

• Nem dayanımı diğer tavanlara göre çok daha yüksektir,

• Perfore ve şilte ile akustik kalitesi artırılabilir,

• A1 sınıfı yangın dayanımına sahiptir,

• Hafiftir, binalara ekstra yük getirmez,

• Montajı ve Demontajı kolaydır. Tesisata erişimi kolaylaştırır ve  İşçilik ve Zaman tasarrufu sağlar,

• Elektrik mekanik ve havalandırma gibi tesisatın gizlenmesini  sağlar,

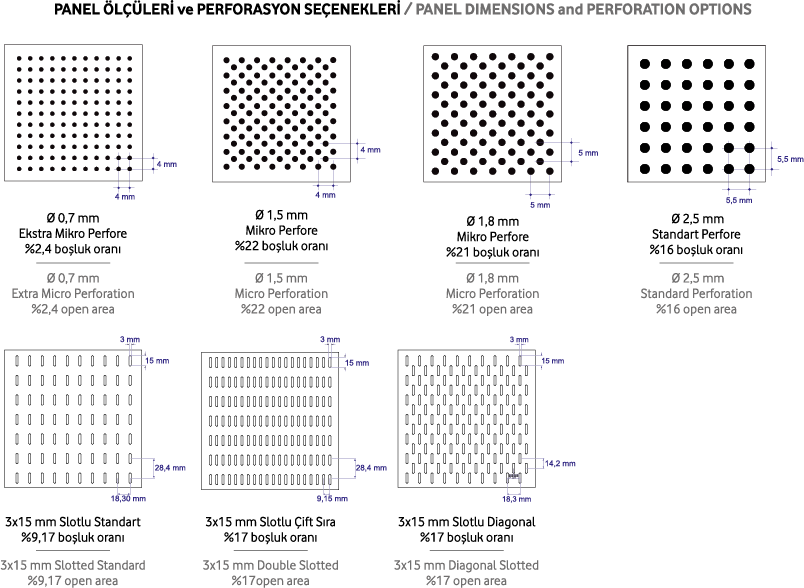

PERFORASYON SEÇENEKLERİ




Ø 0,7 mm Ekstra Mikro
Perfore %2,4 boşluklu

Ø 1,5 mm Mikro
Perfore %22 boşluklu

Ø 1,8 mm Mikro
Perfore %21 boşluklu

Ø 2,5 mm Standart
Perfore %16 boşluklu



BORDÜR SEÇENEKLERİ



Metal Asma Tavan Panellerinde kenar bordür seçenekleri full perforeli, 5 cm kenar bordürlü, 10 cm kenar bordürlü ve  perforesiz/deliksiz seçenekleri tercih edilmektedir.


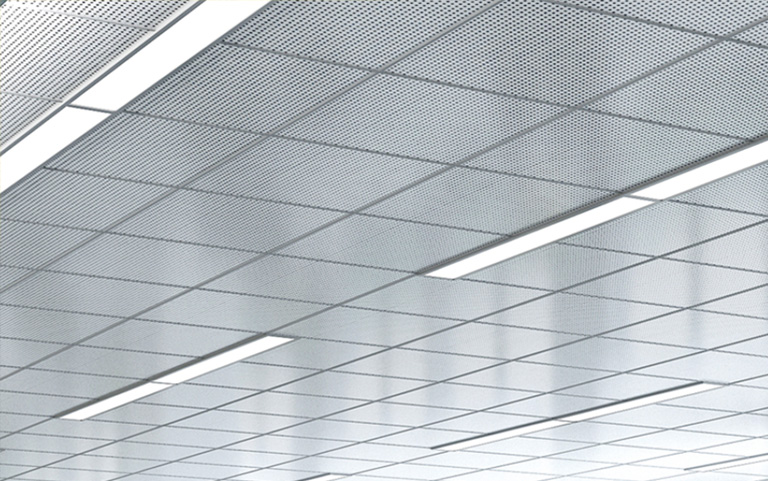

Full Perfore

5 cm Bordürlü

10 cm Bordürlü

Düz Deliksiz

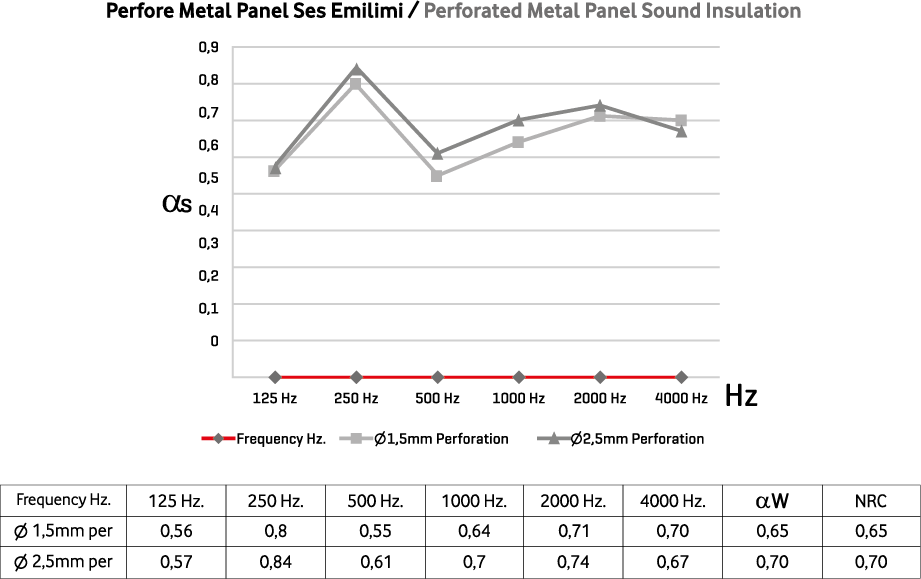

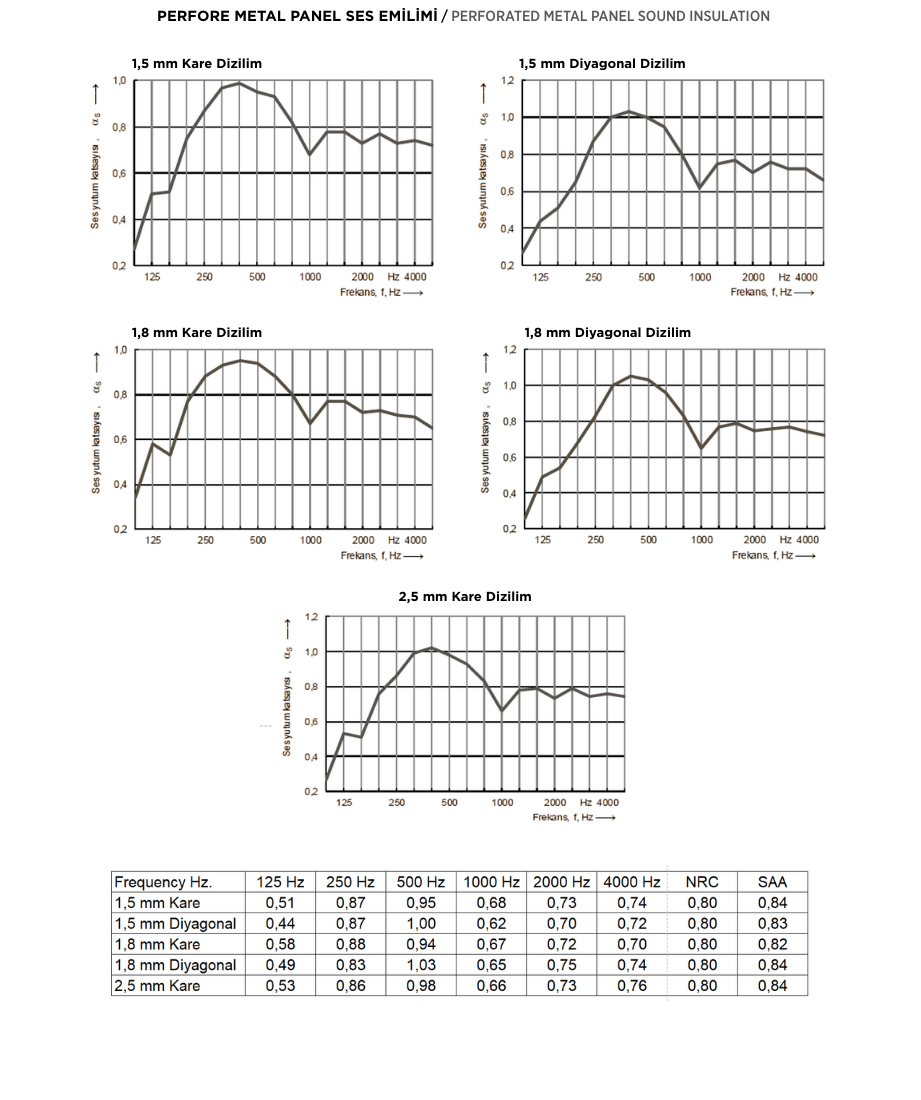

PERFORE METAL PANEL SES EMİLİMİ








* Prosista – Clip-in Metal Asma Tavan Plakaları; Prosista Clip-in Omega Taşıyıcı Profilleri ile birlikte uyum içinde sağlam, aksında, kotunda, düzgün, modüler, homojen ve taşıyıcının görülmediği mükemmel bir tavan görünüm oluşur.

* Prosista Clip-in Metal Plakalar; Prosista “H” Profili ile kullanıldığında; Farklı bir tavandan aynı kotta tavan yapılabilmesine imkan verdiği gibi aynı zamanda işçilik ve aksesuar kullanımında büyük tasarruflar sağlar.
* Prosista – Clip-in Taşıyıcı Sistem : TS-EN-13964 Gerekler ve Deney Yöntemleri Standardında, Metal asma tavan taşıyıcı sistem profillerinin eğilme deneyi sonucunda 1000 mm mesnet açıklıkta 16,5 kg yükleme yapılmış deney sonucunda kalıcı sehim 0,15mm olduğundan kalite sınıfı yüksek olarak nitelendirilmiştir.
* Prosista – Clip-in Metal Plaka; 60×60 ebadında 0,70 mm kalınlığında minimum 70 mikron elektrostatik toz boyalı (polyester esaslı) arka yüzü akustik kumaş kaplı ya da değil; delikli/deliksiz alüminyum levhadan (EN AW 3000 Serisi) gizli taşıyıcılı sistem

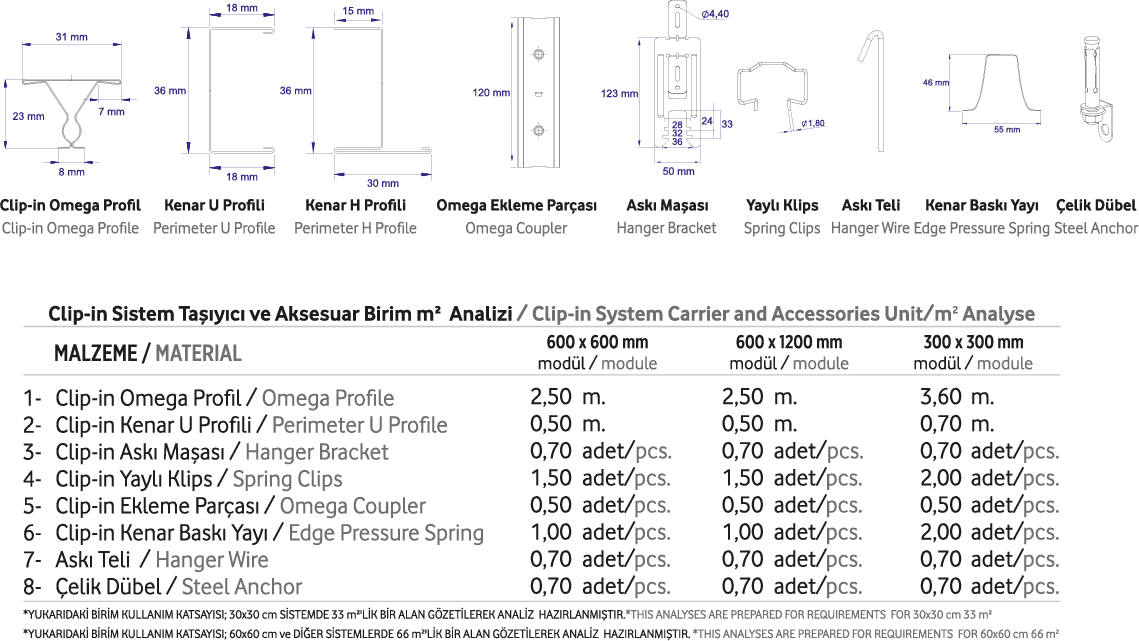

Clip - in Sistem Taşıyıcı ve Aksesuar Birim m2 Analizi






Malzeme
600x600 mm300x300 mm

1-

Clip-in Omega Profil

2,50 m.

3,60 m.

2-

Clip-in Kenar U Profili

0,50 m.

0,70 m.

3-

Clip-in Askı Maşası

0,70 adet/pcs.

0,70 adet/pcs.

4-

Clip-in Yaylı Klips

1,50 adet/pcs.

3,00 adet/pcs.

5-

Clip-in Ekleme Parçası

0,50 adet/pcs.

0,50 adet/pcs.

6-

Clip-in Kenar Baskı Yayı

1,00 adet/pcs.

2,00 adet/pcs.

7-

Askı Teli 600 mm

0,70 adet/pcs.

0,70 adet/pcs.

8-

Çelik Dübel

0,70 adet/pcs.

0,70 adet/pcs.



* YUKARIDAKİ BİRİM KULLANIM KATSAYISI; 30x30 CM SİSTEMDE 33 m²'LİK BİR ALAN GÖZETİLEREK ANALİZ   HAZIRLANMIŞTIR.
* YUKARIDAKİ BİRİM KULLANIM KATSAYISI; 60x60 cm VE DİĞER SİSTEMLERDE 66 m²'LİK BİR ALAN GÖZETİLEREK ANALİZ  HAZIRLANMIŞTIR.

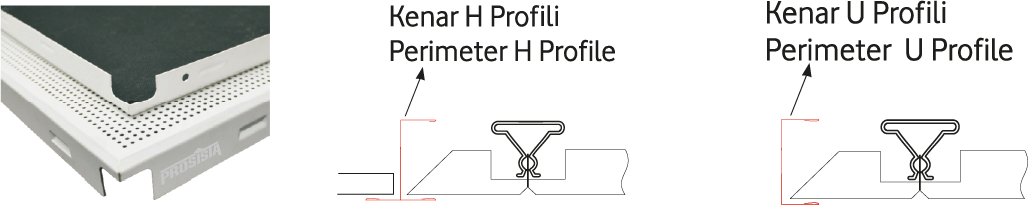

Kenar "U" Profili

Omega Profili

H Profili


TEKNİK ÖZELLİKLER

Standartlar

• TS-EN-13964-04   • ISO 14001   • ISO 9001  • CE   • ISO 18001

Malzeme Yapısı: Korozyona dayanıklı sıcak daldırma galvanizli çelik saçtan roll-form tekniği ile üretilmiş, Homojen yapılı, A1 Yangın tepkime sınıfında, herhangi bir alet kullanmadan elle takılıp/sökülebilecek esnek bir çelik yapısına sahip olmalıdır.

Perforasyon Tipi: Plakaların tüm yüzeyi düz / deliksiz, full perfore ya da etrafında 5cm veya 10cm bordürlü perfore olacaktır.

Perforasyon çapları: Standart 2,5mm çapında %16 boşluklu perforasyon yada seçilen herhangi bir perforasyon çapı.

Akustik Performans: Arkasındaki 0,2mm kalınlığında yanmaz Siyah Akustik Kumaş ile Alpha-w / NRC 0.70

Plaka Kenar Detayı: Özel Tırnaklı Clip-in Metal Plaka.

Taşıyıcı Sistem: Korozyona dayanıklı Sıcak daldırma galvanizli çelik saçtan roll-form tekniğinde üretilmiş, homojen yapılı, A1 Yangın tepkime sınıfında, Plaka Boyutu : 600×600, 300×300 mm veya istenilen herhangi bir ölçüde…
Maksimum Sehim;

Plakalar: TS-EN-13964 Gerekler ve Deney Yöntemleri Standardına göre, Metal asma tavan plakalarında “ standardına eğilmede çekme dayanımı” göre 28 günlük test sonucu maksimum sehim 0,05mm olmalıdır.

Taşıyıcı Sistem: Kullanılacak Modüler Asma tavan görünür taşıyıcı Sisteminin Maksimum Sehimi: TS-EN-13964 Gerekler ve Deney Yöntemleri Standardına göre, Metal asma tavan taşıyıcı sistem profillerinin eğilme deneyine tabi tutulmuş ve Yük taşıma performansı maksimum sehim sınırı olan 0,2mm ‘nin altında olmalıdır.

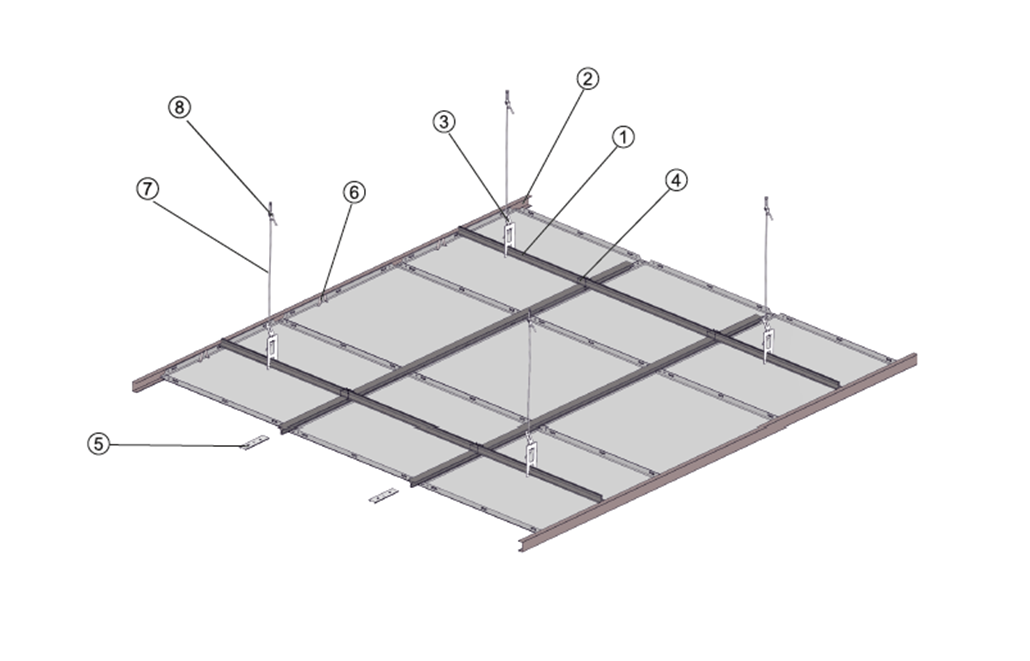

Clip In Asma Tavan Sisteminde Kullanılacak Profiller ve Aksesuarları

1. Omega Profili

2. Kenar U/H Profil

3. Clip In Ekleme Parçası

4. Clip In Yaylı Klips

5. Clip In Kenar Baskı Yayı

6. Clip In Askı Maşası

7. Çelik Dübel 8. Askı Teli

MALZEME RENGİ

Plaka Rengi : Standart 9016 Beyaz veya istenilen RAL rengi

Taşıyıcı Rengi : Standart 9016 Beyaz veya istenilen RAL rengi.



MONTAJ 600 X 600mm:

1-Tavan boşluğunun minimum 15 cm’den az  olmamalıdır. Tesviye cihazı veya aletiyle  tavanın kodu alınır.

2-Kenar profilleri, vida araları 40 cm’yi  aşmayacak şekilde duvara sabitlenir.

3-Uygulama yapılacak alanın düzgün bir görüntü  oluşturması için kenardaki kesilecek plakalar  eşit kalacak şekilde önceden bir planı yapılır.  İyi bir tavan görünümü için, kenarda kesilecek  plakaların ebatları 30 cm'nin altında kalmayacak  şekilde oluşturulması önemlidir.







4a-Tavan askılarının yerini belirledikten sonra  ana taşıyıcı görevi görecek Clip-in omega  Profil sisteminin yükünü taşıyacak uygun çelik  dübel  120  cm  ara  i le  tavana sabitlenir.120 cm ara ile ana taşıyıcı omega profilleri  ağzı yukarıya bakacak şekilde Clip-in Askı  Maşası ile çelik dübele askı telleri ile geçirilip,  yerlerinden çıkmayacak şekilde penseyle bükülür.  (120 cm ara ile üst ana taşıyıcı uygulaması  yapılmış olur.)



4b-Plakaların monte edildiği alt Clip-in omega  Profilleri bu sefer ağzı aşağı bakacak şekilde her  60 cm de bir, aksında üst taşıyıcılara Clip-in Yaylı  Klips’ler aracılığı ile sabitlenir.



5-Metal Plakalar, alt omega profillerine fazla baskı  uygulamadan özel tırnaklı kenarları omega profile  geçirilerek yerleştirilir. Tavan plakalarının  kesilmesi ya da yeniden şekillenmesi için uygun  kesici aletler (spiral, freze vb.) kullanılır. Kenardaki  kesik plakalar kenar baskı yayıyla clip-in “U” yada “H”  kenar profiline sabitlenir.
