PROSİSTA Asma Tavan Panelleri, alüminyum ya da sıcak  daldırma galvanizli saclardan üretilen,

korozyona dayanıklı, homojen yapılı, A1 yangın sınıfında,  elektrostatik toz boyama ile istenen

RAL rengine boyanabilir panellerdir. İhtiyaca uygun ebat ve sac  kalınlıklarında, perfore ya da

düz yüzeyleri olabilir. Farklı taşıyıcı sistemlere uygun kenar detayı  alternatifleri mevcuttur.

•Perfore panellerin arka tarafında akustik kumaş vardır. Bu  paneller isteğe bağlı olarak kumaş olmadan da kullanılabilir.

Kullanım Alanları;

Havaalanı, hastane, büro, bankalar, otel, benzin istasyonları,  mutfak ve banyolarda, restoranlar, yüzme havuzları, spor  salonları, mağazalar, alışveriş merkezleri ve sanayi yapıları vb. gibi  mekanlar da kullanılır.



Metal Asma Tavan Özellikleri;

•Malzeme yapısından dolayı uzun ömürlüdür,

•Fırın boya özelliği ile uzun süre kalıcı canlı renkler elde edilir.

•Hijyeniktir ve anti bakteriyel boya seçeneği ile bakteri  barındırmayan özellik sağlanabilir,

•Nem dayanımı diğer tavanlara göre çok daha yüksektir,

•Perfore ve şilte ile akustik kalitesi artırılabilir,

•A1 sınıfı yangın dayanımına sahiptir,

•Hafiftir, binalara ekstra yük getirmez,

•Montajı ve Demontajı kolaydır. Tesisata erişimi kolaylaştırır ve  İşçilik ve Zaman tasarrufu sağlar,

•Elektrik mekanik ve havalandırma gibi tesisatın gizlenmesini  sağlar,


PERFORASYON SEÇENEKLERİ


Ø 0,7 mm Ekstra Mikro
Perfore %2,4 boşluklu

Ø 1,5 mm Mikro
Perfore %22 boşluklu

Ø 1,8 mm Mikro
Perfore %21 boşluklu

Ø 2,5 mm Standart
Perfore %16 boşluklu



BORDÜR SEÇENEKLERİ


Metal Asma Tavan Panellerinde kenar bordür seçenekleri full perforeli, 5 cm kenar bordürlü, 10 cm kenar bordürlü ve  perforesiz/deliksiz seçenekleri tercih edilmektedir.


Full Perfore

5 cm Bordürlü

10 cm Bordürlü

Düz Deliksiz

PERFORE METAL PANEL SES EMİLİMİ





Prosista Lay-on Metal Asma Tavan Sistemi T24 veya T15 taşıyıcılara üstten serbest oturarak uygulanır. Bu sistemde taşıyıcılar görünür ve tavanda karolaj görüntüsü elde edilir. Panellerin hepsi hiçbir aparata gerek kalmadan sökülebilir. Üst tesisata çok kolay müdahale edilebilir Lay-On paneller Prosista T taşıyıcı profiller ile birlikte uyum içinde sağlam, aksında, kotunda, düzgün, modüler, mükemmel bir tavan görünümü meydana getirir.

Prosista Lay-on Metal Paneller; istek üzerine farklı ebat, perforasyon ve farklı RAL renklerinde de üretilebilmektedir.

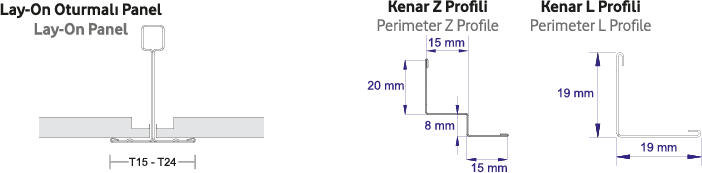

LAY-ON OTURMALI PANEL

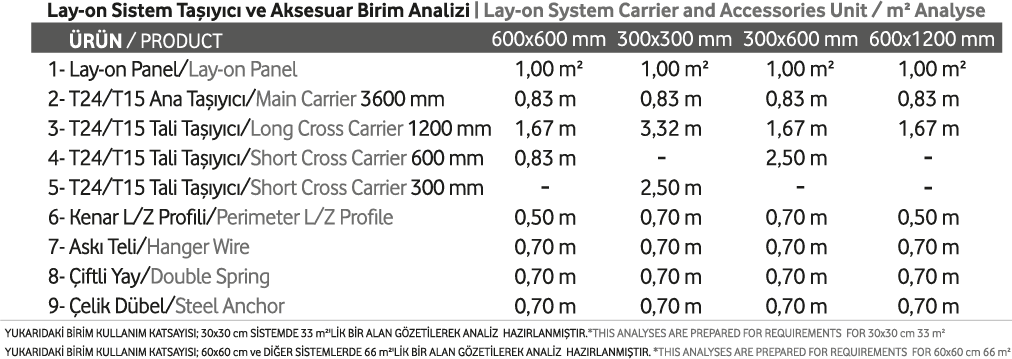

LAY - ON ASMA TAVAN TAŞIYICI VE AKSESUAR BİRİM M2 ANALİZİ
ÜRÜN600x600 mm300x300 mm300x600 mm600x1200 mm

1- Lay - on Panel

1,00 m²

1,00 m²

1,00 m²

1,00 m²

2- T24 Ana Taşıyıcı

0,83 m

0,83 m

0,83 m

0,83 m

3- T24 Tali Taşıyıcı

1,67 m

3,32 m

3,32 m

1,67 m

4- T24 Tali Taşıyıcı

0,83 m

0 m

0 m

0 m

5- T24 Tali Taşıyıcı

0 m

2,50 m

0,83 m

0 m

6- L/Z Profili

0,50 m

0,70 m

0,50 m

0,50 m

7- Askı Teli

0,70 m

0,70 m

0,70 m

0,70 m

8- Çiftli Yay

0,70 m

0,70 m

0,70 m

0,70 m

9- Çelik Dübel

0,70 m

0,70 m

0,70 m

0,70 m

* YUKARIDAKİ BİRİM KULLANIM KATSAYISI; 30x30 CM SİSTEMDE 33 m²'LİK BİR ALAN GÖZETİLEREK ANALİZ   HAZIRLANMIŞTIR.
* YUKARIDAKİ BİRİM KULLANIM KATSAYISI; 60x60 cm VE DİĞER SİSTEMLERDE 66 m²'LİK BİR ALAN GÖZETİLEREK ANALİZ  HAZIRLANMIŞTIR.



TEKNİK ÖZELLİKLER

Standartlar; •TS-EN-13964-04  •ISO 14001 • ISO 9001 CE   •ISO 18001

Malzeme Yapısı : Korozyona dayanıklı sıcak daldırma galvanizli çelik saçtan roll-form tekniği ile üretilmiş,  Homojen yapılı, A1 Yangın tepkime sınıfında, herhangi bir alet kullanmadan elle takılıp/sökülebilecek esnek bir çelik yapısına sahip olmalıdır.

Perforasyon Tipi : Plakaların tüm yüzeyi düz / deliksiz, full perfore ya da etrafında 5cm  veya 10cm bordürlü perfore olacaktır.

Perforasyon çapları : Standart 2,5 mm çapında %16 boşluklu perforasyon yada seçilen herhangi bir perforasyon çapı.

Akustik Performans: Arkasındaki 0,2 mm kalınlığında yanmaz Siyah Akustik Kumaş ile Alpha-w / NRC 0.70

Plaka Kenar Detayı : T  Taşıyıcılara  oturan küt kenarlı Lay-on Metal Panel .

Taşıyıcı Sistem : Korozyona dayanıklı Sıcak daldırma galvanizli çelik saçtan roll-form tekniğinde üretilmiş, homojen yapılı, A1 Yangın tepkime sınıfında, Plaka Boyutu : 600×600, 300×300 mm veya istenilen herhangi bir ölçüde… Taşıyıcı Tipi : Lay-on plakalarda T24  veya T15  taşıyıcı kullanılacaktır. Maksimum Sehim; Plakalar : TS-EN-13964 Gerekler ve Deney Yöntemleri Standardına göre, Metal asma tavan plakalarında “ standardına göre  eğilmede çekme dayanımı” 28 günlük test sonucu maksimum sehim 0,05mm olmalıdır.

Taşıyıcı Sistem: Kullanılacak Modüler Asma tavan görünür taşıyıcı Sisteminin Maksimum Sehimi: TS-EN-13964 Gerekler ve Deney Yöntemleri Standardına göre, Metal asma tavan taşıyıcı sistem profillerinin eğilme deneyine tabi tutulmuş ve Yük taşıma performansı maksimum sehim sınırı olan 0,2mm ‘nin altında olmalıdır.

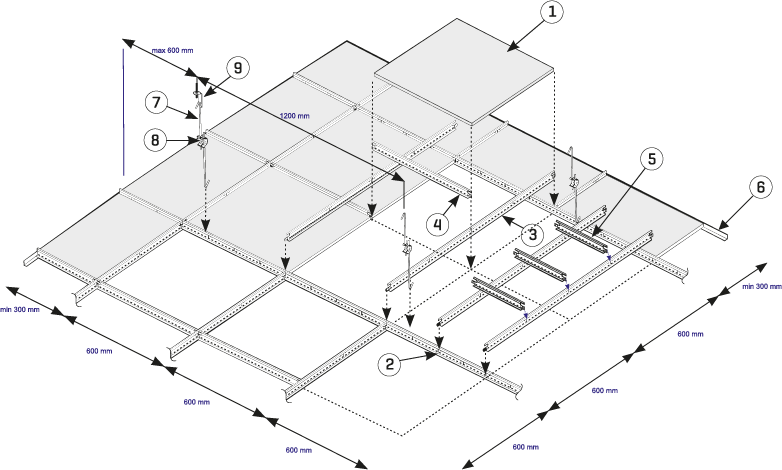

Kullanılacak Profiller  ve Aksesuarlar :

1- Ana Taşıyıcı      3600 mm
2- Tali Taşıyıcı       1200 mm
3- Tali Taşıyıcı        600 mm
4- Tali Taşıyıcı        300 mm
5-  L Profili             3000 mm
6- Çelik Dübel
7- Çiftli Yay
8- Askı Teli

Malzeme Rengi :

Plaka Rengi      : Standart 9016 Beyaz veya istenilen RAL rengi

Taşıyıcı Rengi  : Standart 9016 Beyaz veya istenilen RAL rengi.
